在許多情況下，對于電信網絡的正常運行以及電信網絡服務的一系列重要應用，都需要精確，準確和可靠的時間，相位和頻率同步，例如分布式計算，金融交易，股票和債券交易，工業網絡 ，傳感器讀取，智能電網，計費等。

尤其是，準確的同步是對移動網絡基礎設施的一項非常重要的要求，而移動網絡基礎設施是有效進行移動網絡操作的關鍵因素之一。同步不準可能導致切換問題，呼叫中斷或掉線，數據包丟失和用戶數據速率下降，而干擾和時隙未對準將導致頻譜效率低下，小區邊緣性能較差以及整個網絡容量下降。 另一方面，基站之間的高精度相位/時間同步可以幫助運營商有效地實施LTE-A/5G的高級小區間協調技術，包括eICIC，CoMP，CA等，從而可以改善QoE，移動網絡性能和頻譜利用率。

雖然當前基于GNSS同步傳遞的傳統解決方案可以在每個站點提供較高的同步精度，但是隨著LTE/LTE-A /5G網絡變得更加密集并且小型基站部署加速，其成本和復雜性變得過高。此外，小型小區部署（近年來數量迅速增長）通常與室內或稠密的城市部署場景有關，在這些場景中，通常比較難獲得來自GNSS衛星的信號。

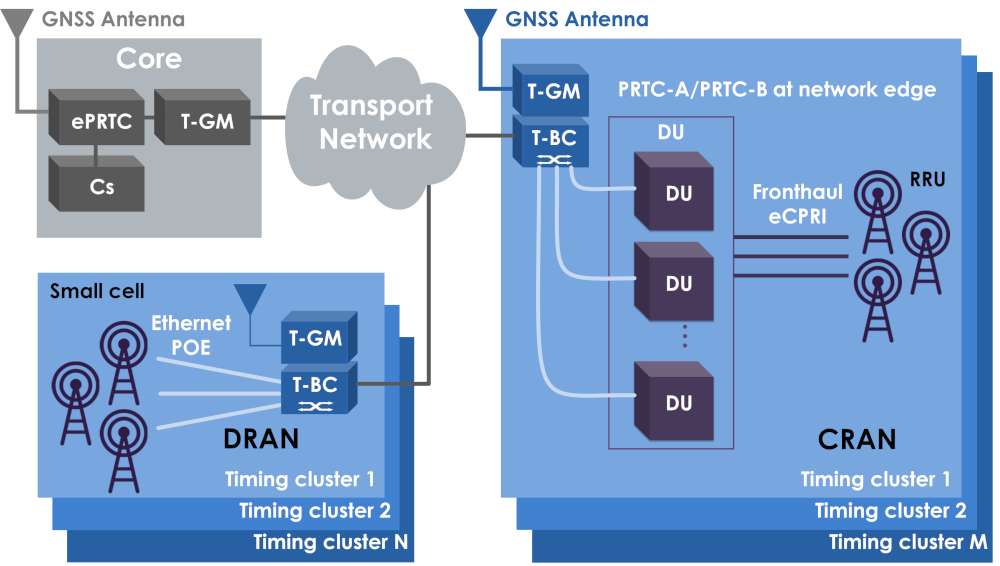

UT斯達康SyncRing平臺提供了一種經濟高效的集成解決方案，用于在分組交換網絡上生成和端到端傳送定時/同步。該解決方案同時利用IEEE1588v2精確時間協議（PTP）和同步以太網（SyncE）技術，為需要在分組網絡上進行精確頻率，相位和時間同步的各種終端應用和設備提供了強大且高度精確的同步解決方案。該解決方案基于分布式集群時序架構，無論現有的移動回傳網網絡設備功能如何，都可以即時實施準確的時間和頻率傳送，其中多個祖時鐘（GrandMaser）部署在更接近最終應用的位置：在匯聚網絡的較低層中，在中央辦公室（ CO）位置，基帶單元（BBU）/分布式單元（DU）位置，或在小型小區群集附近（例如，購物中心，辦公樓）。

該解決方案體系結構包括一個專用的Grand Master（GM），它使用多種全球?qū)Ш叫l(wèi)星系統（GNSS）并作為每個集群精確定時的主要來源，以及一個或幾個使用SyncE和PTP的多端口邊界時鐘（BC）設備，用于將時間和頻率分配給集群中的多個客戶端（小區站點，BBU / DU等）。

該產品系列包括SyncRing XGM系列戶外型GrandMaster設備和SyncRing XBC系列邊界時鐘（BC）設備。 解決方案中的網絡設備都可由公司成熟的OMC-O NMS網絡管理平臺集中管理。

SyncRing XGM20和XGM30是使用GNSS衛星信號作為主要時間基準的戶外型Grandmaster設備。 它們支持PTP IEEE 1588-2008（1588v2）和SyncE技術，以向客戶端提供高度準確的頻率和相位/時間同步。 兩種Grandmaster設備均為緊湊而堅固的兼容IP65的戶外型設計，并可支持多種安裝方案。

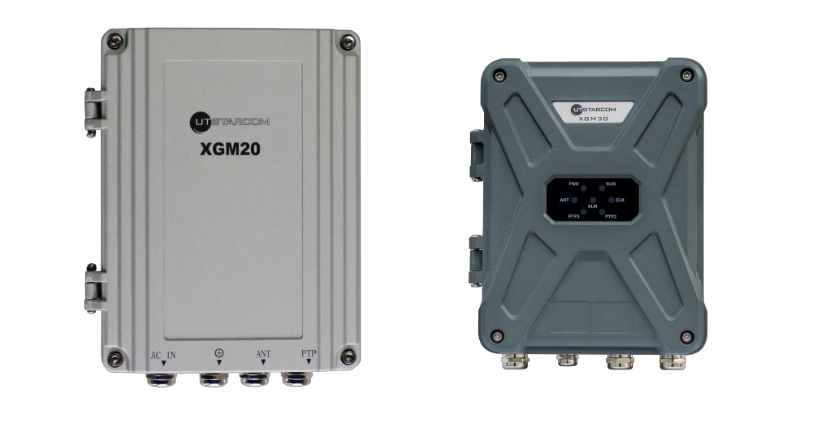

XGM20（左）和XGM30（右）

SyncRing XBC510和XBC340/XBC341邊界時鐘設備以緊湊的設備形態結合了定時分發功能和分組光交換功能。該產品系列具有出色的定時精度，并支持時間和頻率同步，可以滿足LTE/LTE-A/5G網絡的嚴格要求。 該解決方案同時支持IEEE1588v2和SyncE，并可與XGM20/XGM30 Grandmaster設備無縫協作。除了全面的分組交換和同步功能集之外，SyncRing XBC340和XBC 341產品還在所有以太網電接口上支持符合802.3at/af規范的POE輸出，這使其成為4G/5G小型蜂窩部署和類似應用的理想解決方案。

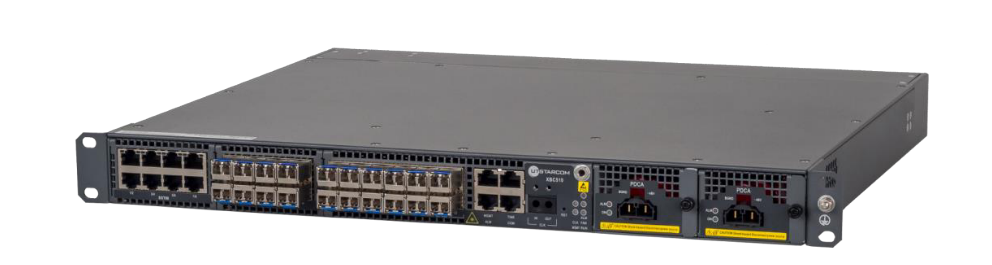

XBC510

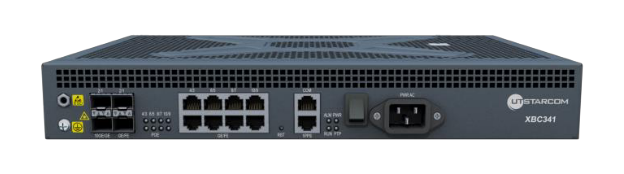

XBC341

方案優勢

• 同步精度：高精度的時間，相位和頻率同步

• 可擴展性：高性能的GrandMaster，多端口的邊界時鐘設備?？芍С趾Ａ康募旱姆植际郊憾〞r(shí)架構

• 靈活性：支持多種接口，具有光纖鏈路的室外GrandMaster，具有PTP/SyncE，數據轉發，PoE的多合一邊界時鐘設備

• 可靠性：運營商級硬件可靠性， 冗余的電源模塊（XBC510），帶有BMCA的本地GM冗余，支持各種網絡保護機制

• 易管理性：集中式網管，設備支持OAM功能。 支持帶內管理，用于本地管理和提供近乎零接觸安裝的手機APP配置界面

• 互操作性：標準PTP/SyncE支持，基于標準MPLS-TP /CE的傳輸，可與分組光網絡 TN700平臺兼容。

• 簡便性：GrandMaster采用通用的GNSS時間源。每個基站/小型基站上無需GNSS天線。簡易安裝。

功能特性

• 支持IEEE1588v2

• 支持同步以太網

• 支持最佳時鐘源算法

• 支持1 Step/2 Step時鐘

• ?持?層組播報?/三層單播報?

• 支持多種通用GNSS（GPSL1C/A L2C，GLONASS L1OF L2OF，北?（BDS）B1 B2，Galileo E1B/C E5B，QZSS L1 C/A L2C）

• 支持多系統多模雙頻

• 具有電信級保護

• 集中網管管理
